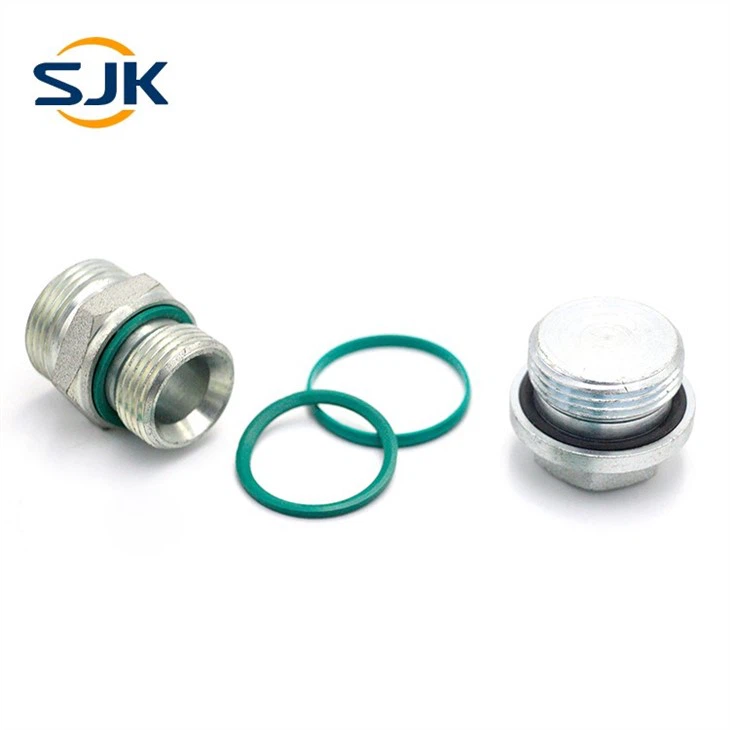

ED tesnilni obroč
Material: zeleni FKM, črni NBR, po potrebi
Trdota: 85 Shore, kot potrebujete
Pošlji povpraševanje
Product Details ofED tesnilni obroč
Standard velikosti: DIN 3869
Material: zeleni FKM, črni NBR, po potrebi
Trdota: 85 Shore, kot potrebujete
Tesnilni obroč ED je standardno elastomerno (mehko) tesnilo za navojne konektorje. Njegova posebna oblika omogoča njihovo uporabo pri visokotlačnih aplikacijah, kompenzira tolerance pri izdelavi in zagotavlja zanesljivo tesnjenje. Tesnilni obroč ED se pogosto uporablja v pnevmatskih hidravličnih spojih, kot so cevni spoji, hidravlični čepi in prehodni spoji
Prednosti
- Majhna mehanska deformacija odseka
- Brez relativnega gibanja med tlačnim ciklom
- Ohranite odlično tesnjenje za dolgo časa
- Delovni tlak lahko doseže 60Mpa
Tabela skupnih dimenzij
| št. | CESARSKE | NIT | VELIKOST |
| 8 | —— | M8*1.0 | 6.5*9.9*1.0 |
| 10 | G1/8A | M10*1.0 | 8.4x11.9x1.0 |
| 12 | —— | M12*1.5 | 9.8x14.4x1.5 |
| 14 | G1/4A | M14*1.5 | 11.6x16.5x1.5 |
| 16 | —— | M16*1.5 | 13.8x18.9x1.5 |
| 17 | G3/8A | G3/8"*19 | 14.7x18.9x1.5 |
| 18 | —— | M18*1.5 | 15.7x20.9x1.5 |
| 20 | —— | M20*1.5 | 17.8x22.9x1.5 |
| 21 | G1/2A | G1/2"*14 | 18.5x23.9x1.5 |
| 22 | —— | M22*1.5 | 19.6x24.3x1.5 |
| 24 | G 5/8A | M24*1.5 | 21.8*26.9*1.5 |
| 26 | G3/4A | M26*1.5 | 23.9x29.2x1.5 |
| 27 | G3/4A | M27*2.0 | 23.9x29.2x1.5 |
| 33 | G1A | M33*2.0 | 29.7x35.7x2.0 |
| 42 | G1-1/4 | M42*2.0 | 38.8x45.8x2.0 |
| 48 | G1-1/2 | M48*2.0 | 44.7x50.7x2.0 |
| 60 | G2 | M60*2.0 | 56.5*66.5*4.0 |
